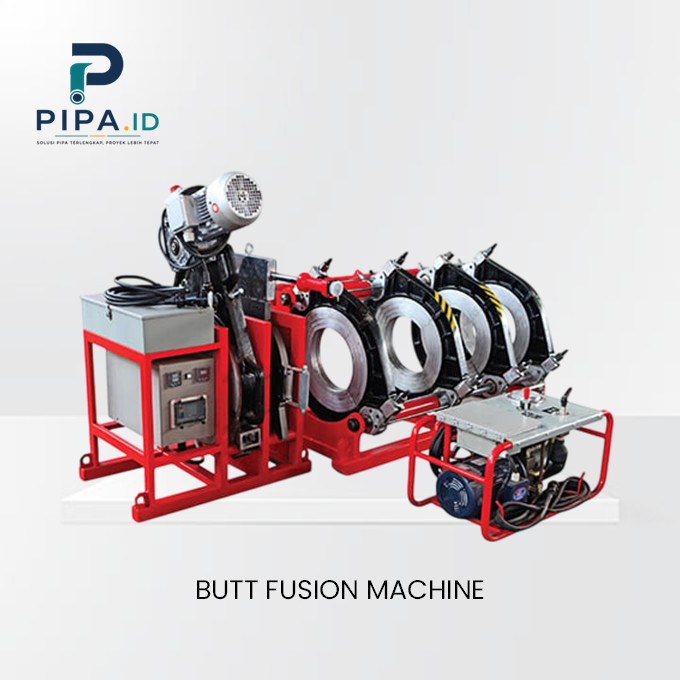

Butt Fusion Machine

Butt Fusion Machine adalah peralatan khusus untuk proses penyambungan ujung pipa menggunakan teknik butt fusion. Mesin ini bekerja dengan menjepit pipa pada kedua sisi, meratakan permukaan ujung pipa, memanaskan permukaan tersebut menggunakan heating plate, kemudian menyatukannya dengan tekanan tertentu.

Berbeda dengan sambungan mekanis yang menggunakan fitting, baut, atau komponen tambahan, metode butt fusion menyatukan material pipa secara langsung. Setelah proses pendinginan selesai, area sambungan menjadi bagian yang menyatu dengan pipa.

Metode ini sangat umum digunakan pada pipa HDPE PE100 karena karakteristik material HDPE yang dapat dilelehkan dan disatukan kembali melalui proses pemanasan yang terkontrol.

Fungsi Butt Fusion Machine dalam Pengaplikasian Pipa

Butt Fusion Machine memiliki fungsi utama untuk menghasilkan sambungan permanen pada pipa thermoplastic dengan metode pemanasan dan tekanan. Penggunaannya dapat diterapkan pada berbagai kebutuhan, antara lain:

1. Penyambungan Pipa HDPE

Butt Fusion Machine banyak digunakan untuk menyambungkan pipa HDPE dengan diameter yang berbeda-beda sesuai kapasitas mesin. Sambungan dapat digunakan pada jaringan perpipaan panjang maupun instalasi dengan kebutuhan jalur khusus.

2. Instalasi Jaringan Air Bersih

Pada proyek distribusi air bersih, sambungan pipa harus mampu bekerja secara konsisten dalam menghadapi tekanan dan kondisi lingkungan. Butt fusion menjadi salah satu metode yang digunakan untuk menghasilkan sambungan pipa HDPE yang kuat dan minim kebocoran.

3. Sistem Perpipaan Industri

Pipa HDPE digunakan pada berbagai fasilitas industri untuk kebutuhan utilitas, air proses, pengolahan limbah, dan aplikasi lainnya. Butt Fusion Machine membantu proses penyambungan pada jalur pipa dengan panjang dan diameter yang membutuhkan sambungan permanen.

4. Sistem Irigasi

Pada jaringan irigasi, pipa dapat dipasang dalam jalur yang cukup panjang dan membutuhkan banyak titik penyambungan. Butt Fusion Machine membantu menghasilkan sambungan yang menyatu sehingga sesuai untuk instalasi perpipaan HDPE.

5. Pipa Air Limbah dan Drainase

Butt fusion juga dapat digunakan dalam instalasi pipa untuk air limbah dan drainase yang menggunakan material thermoplastic yang sesuai. Sambungan yang dilakukan dengan benar membantu mengurangi risiko kebocoran pada jaringan perpipaan.

6. Proyek Infrastruktur

Penggunaan Butt Fusion Machine dapat ditemukan pada berbagai proyek infrastruktur seperti jaringan utilitas, pengembangan kawasan, jaringan air, hingga pekerjaan perpipaan dengan diameter besar.

Cara Kerja Butt Fusion Machine

Secara umum, proses penyambungan menggunakan Butt Fusion Machine dilakukan melalui beberapa tahapan. Setiap tahap harus dilakukan dengan benar agar kualitas sambungan sesuai dengan spesifikasi material dan prosedur pekerjaan.

1. Persiapan Pipa

Pipa diposisikan pada mesin dan dijepit menggunakan clamp agar tidak bergerak selama proses penyambungan. Kedua ujung pipa harus berada pada posisi yang lurus dan sejajar.

2. Perataan Ujung Pipa

Kedua permukaan ujung pipa diratakan menggunakan facing tool atau pipe planer. Tahap ini bertujuan menghasilkan permukaan yang rata dan bersih sebelum proses pemanasan.

3. Pemanasan

Heating plate ditempatkan di antara kedua ujung pipa. Permukaan pipa kemudian dipanaskan hingga mencapai kondisi yang sesuai dengan parameter penyambungan material.

4. Penyatuan Ujung Pipa

Setelah proses pemanasan selesai, heating plate dilepas. Kedua ujung pipa kemudian segera dipertemukan dan diberikan tekanan sesuai prosedur butt fusion.

5. Pendinginan

Sambungan dibiarkan tetap dalam posisi terjepit hingga mengalami pendinginan yang cukup. Pipa tidak boleh digerakkan secara berlebihan selama proses pendinginan karena dapat memengaruhi kualitas sambungan.

6. Pemeriksaan Sambungan

Setelah proses selesai, sambungan diperiksa secara visual untuk memastikan hasil bead atau lelehan berada dalam kondisi yang sesuai. Untuk proyek tertentu, pemeriksaan dan pengujian tambahan dapat dilakukan berdasarkan spesifikasi proyek.

Komponen Utama Butt Fusion Machine

Sebuah Butt Fusion Machine umumnya terdiri dari beberapa komponen utama yang bekerja secara terintegrasi.

Clamp atau penjepit berfungsi menahan pipa agar tetap stabil selama proses penyambungan.

Hydraulic Unit digunakan pada mesin hydraulic untuk memberikan gaya atau tekanan ketika pipa digerakkan dan disatukan.

Heating Plate berfungsi memanaskan kedua permukaan ujung pipa sebelum proses penyatuan.

Facing Tool digunakan untuk meratakan dan membersihkan permukaan ujung pipa agar dapat bertemu dengan presisi.

Control Panel pada tipe mesin tertentu digunakan untuk membantu operator mengatur dan memantau parameter proses penyambungan.

Keunggulan Penyambungan Menggunakan Butt Fusion

Penggunaan Butt Fusion Machine memberikan beberapa keuntungan untuk pekerjaan perpipaan, terutama pada instalasi pipa HDPE.

• Menghasilkan sambungan yang menyatu dengan material pipa.
• Tidak membutuhkan banyak fitting mekanis pada jalur lurus.
• Cocok untuk jaringan perpipaan dengan jalur panjang.
• Dapat digunakan pada berbagai diameter pipa sesuai kapasitas mesin.
• Membantu menghasilkan sambungan dengan risiko kebocoran yang rendah apabila prosedur dilakukan dengan benar.
• Cocok untuk pekerjaan proyek, industri, utilitas, air bersih, irigasi, dan aplikasi perpipaan lainnya.

Butt Fusion Machine untuk Berbagai Diameter Pipa

Pemilihan mesin harus disesuaikan dengan diameter pipa yang akan dikerjakan. Setiap Butt Fusion Machine memiliki rentang diameter kerja tertentu, misalnya mesin untuk diameter kecil hingga mesin berkapasitas besar untuk pekerjaan infrastruktur.

Untuk pekerjaan lapangan, penting memperhatikan rentang diameter, kapasitas hydraulic, daya listrik, jenis material pipa, metode pengoperasian, serta kebutuhan mobilitas mesin.

Semakin besar diameter pipa, kebutuhan gaya penjepitan dan tekanan penyambungan juga perlu diperhatikan. Karena itu, pemilihan mesin sebaiknya mengikuti spesifikasi pipa dan standar/prosedur penyambungan yang digunakan pada proyek.

Cara Memilih Butt Fusion Machine yang Tepat

Sebelum membeli atau menggunakan Butt Fusion Machine, beberapa hal berikut perlu diperhatikan:

Diameter Pipa

Tentukan diameter minimum dan maksimum pipa yang akan disambungkan. Pilih mesin dengan rentang kerja yang sesuai dengan kebutuhan proyek.

Material Pipa

Pastikan mesin sesuai untuk material thermoplastic yang akan digunakan. Butt fusion paling umum diterapkan pada pipa HDPE, tetapi parameter penyambungan tetap harus mengikuti material dan standar yang digunakan.

Sistem Hydraulic

Untuk pekerjaan dengan diameter besar, mesin hydraulic dapat memberikan kemudahan dalam menghasilkan gaya penjepitan dan penyambungan yang dibutuhkan.

Sumber Daya

Periksa kebutuhan listrik mesin, terutama untuk heating plate dan sistem hydraulic. Untuk pekerjaan di lokasi yang jauh dari sumber listrik, kebutuhan generator juga perlu diperhitungkan.

Mobilitas Mesin

Untuk pekerjaan proyek dan instalasi lapangan, ukuran serta bobot mesin menjadi faktor penting. Mesin yang mudah dipindahkan akan membantu meningkatkan efisiensi pekerjaan.

Kelengkapan Mesin

Pastikan mesin dilengkapi komponen yang diperlukan seperti clamp, heating plate, facing tool, hydraulic unit, control system, dan perlengkapan pendukung lainnya sesuai tipe mesin.

Butt Fusion Machine untuk Kebutuhan Proyek dan Lapangan

Butt Fusion Machine dapat menjadi peralatan penting dalam pekerjaan instalasi pipa HDPE, terutama ketika proyek membutuhkan banyak sambungan dengan kualitas yang konsisten.

Pemilihan mesin yang tepat membantu operator melakukan proses penyambungan dengan lebih terkontrol. Namun, kualitas akhir sambungan tidak hanya ditentukan oleh mesin. Kondisi pipa, kebersihan permukaan, temperatur pemanasan, tekanan, waktu pemanasan, waktu perpindahan, tekanan penyambungan, dan waktu pendinginan juga harus mengikuti prosedur yang sesuai.

Karena itu, penggunaan mesin sebaiknya dilakukan oleh operator yang memahami proses butt fusion dan parameter penyambungan pipa yang digunakan pada proyek.

Jual Butt Fusion Machine untuk Pekerjaan Pipa HDPE

Membutuhkan Butt Fusion Machine untuk penyambungan pipa HDPE? Pilih mesin berdasarkan diameter pipa, kapasitas pekerjaan, sistem hydraulic, kebutuhan daya, dan spesifikasi proyek.

Kami menyediakan Butt Fusion Machine untuk berbagai kebutuhan pekerjaan perpipaan, baik untuk instalasi air bersih, irigasi, industri, utilitas, drainase, air limbah, maupun proyek infrastruktur.

Konsultasikan kebutuhan mesin berdasarkan diameter pipa dan jenis pekerjaan yang Anda kerjakan. Hubungi kami untuk mendapatkan informasi spesifikasi, pilihan mesin, kelengkapan, serta penawaran harga Butt Fusion Machine sesuai kebutuhan proyek Anda.
