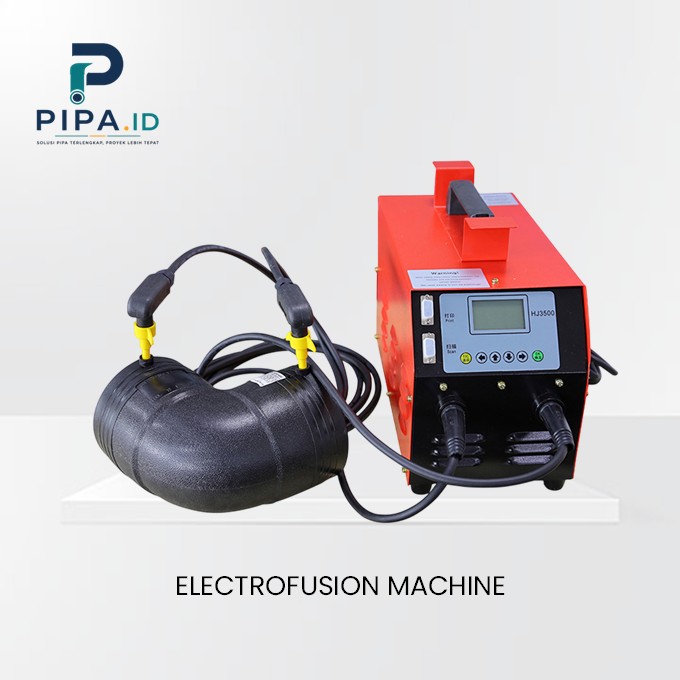

Electrofusion Machine merupakan peralatan penyambungan yang dirancang untuk mengontrol proses pengelasan pipa HDPE melalui fitting electrofusion. Mesin mengalirkan energi listrik dengan parameter tertentu ke terminal fitting sehingga kawat pemanas di dalam fitting menghasilkan panas.

Panas tersebut kemudian melelehkan bagian luar pipa dan bagian dalam fitting. Setelah proses pemanasan selesai dan sambungan dibiarkan mengalami pendinginan sesuai prosedur, material pipa dan fitting akan menyatu membentuk sambungan yang kuat.

Berbeda dengan Butt Fusion, electrofusion tidak membutuhkan pemanasan langsung pada permukaan pipa menggunakan heating plate. Proses pemanasan terjadi melalui elemen pemanas yang sudah terintegrasi pada fitting.

Bagaimana Cara Kerja Electrofusion Machine?

Proses electrofusion membutuhkan persiapan dan pengaturan yang tepat agar hasil sambungan optimal. Secara umum, prosesnya meliputi beberapa tahap berikut:

1. Persiapan Pipa dan Fitting

Pipa dipotong sesuai kebutuhan dan diperiksa untuk memastikan permukaannya dalam kondisi baik. Fitting electrofusion dipilih berdasarkan diameter dan spesifikasi pipa yang akan disambungkan.

2. Membersihkan Permukaan Pipa

Permukaan pipa harus dibersihkan dari debu, kotoran, minyak, air, dan kontaminasi lainnya. Permukaan yang bersih membantu memastikan proses penyatuan material berlangsung dengan baik.

3. Scraping atau Pengikisan Permukaan

Lapisan permukaan pipa yang akan masuk ke fitting dikupas menggunakan pipe scraper untuk menghilangkan lapisan luar yang terkontaminasi atau teroksidasi. Tahap ini penting untuk mendapatkan permukaan material yang sesuai untuk proses fusion.

4. Memasang Pipa ke Fitting

Pipa dimasukkan ke dalam fitting electrofusion hingga mencapai posisi yang telah ditentukan. Posisi pipa harus stabil dan tidak bergerak selama proses pemanasan maupun pendinginan.

5. Menghubungkan Mesin

Kabel Electrofusion Machine dihubungkan ke terminal fitting. Mesin kemudian membaca atau menerima parameter penyambungan sesuai spesifikasi fitting.

6. Proses Electrofusion

Mesin memberikan arus listrik ke elemen pemanas pada fitting. Panas yang dihasilkan akan melelehkan permukaan bagian dalam fitting dan permukaan luar pipa sehingga keduanya menyatu.

7. Pendinginan

Setelah proses pemanasan selesai, sambungan harus dibiarkan tetap stabil selama waktu pendinginan yang ditentukan. Sambungan tidak boleh digerakkan sebelum proses pendinginan selesai.

Pengaplikasian Electrofusion Machine pada Pipa

Electrofusion Machine dapat digunakan pada berbagai pekerjaan instalasi yang menggunakan sistem perpipaan HDPE. Teknologi ini terutama bermanfaat ketika kondisi lokasi membutuhkan fleksibilitas dalam proses penyambungan.

Jaringan Pipa Air Bersih

Electrofusion dapat digunakan untuk menyambungkan pipa HDPE pada jaringan distribusi air bersih. Sambungan yang rapat membantu menjaga sistem perpipaan tetap berfungsi dengan baik pada kondisi tekanan kerja yang sesuai dengan spesifikasi pipa.

Jaringan Air Bertekanan

Pada sistem distribusi air bertekanan, sambungan pipa harus dibuat secara tepat untuk mengurangi risiko kebocoran. Electrofusion menjadi salah satu metode yang dapat digunakan untuk membuat sambungan permanen pada pipa HDPE.

Instalasi Gas

Pipa HDPE untuk jaringan gas dapat menggunakan fitting electrofusion yang sesuai dengan standar dan spesifikasi proyek. Proses penyambungan harus dilakukan menggunakan mesin dan prosedur yang sesuai dengan persyaratan keselamatan serta standar yang berlaku.

Sistem Perpipaan Industri

Electrofusion Machine juga dapat digunakan pada berbagai kebutuhan industri yang menggunakan pipa HDPE, seperti utilitas pabrik, sistem distribusi fluida tertentu, serta jaringan perpipaan pendukung proses produksi.

Perbaikan dan Rehabilitasi Jaringan Pipa

Salah satu keunggulan electrofusion adalah fleksibilitasnya pada pekerjaan perbaikan. Fitting seperti coupler, saddle, tee, dan jenis fitting lainnya dapat digunakan untuk kebutuhan modifikasi, penyambungan, maupun perbaikan jaringan pipa.

Instalasi di Area Terbatas

Electrofusion sangat berguna ketika ruang kerja terbatas dan penggunaan mesin butt fusion sulit dilakukan. Karena penyambungan dilakukan menggunakan fitting electrofusion, metode ini dapat memberikan fleksibilitas lebih tinggi pada lokasi tertentu.

Jenis Fitting yang Digunakan

Electrofusion Machine bekerja bersama berbagai jenis fitting yang memiliki elemen pemanas. Beberapa di antaranya adalah:

• Electrofusion Coupler untuk menyambungkan dua pipa dengan diameter yang sama.
• Electrofusion Elbow untuk membuat perubahan arah jalur pipa.
• Electrofusion Tee untuk membuat percabangan jaringan pipa.
• Electrofusion Reducer untuk menghubungkan pipa dengan diameter berbeda.
• Electrofusion Saddle untuk membuat percabangan dari jalur pipa utama.
• Electrofusion End Cap untuk menutup ujung jalur pipa.

Pemilihan fitting harus disesuaikan dengan diameter, material, SDR, tekanan kerja, serta spesifikasi sistem perpipaan.

Keunggulan Menggunakan Electrofusion Machine

Penggunaan Electrofusion Machine memberikan beberapa keuntungan dalam pekerjaan penyambungan pipa HDPE.

Sambungan kuat dan permanen
Pipa dan fitting menyatu melalui proses fusion sehingga menghasilkan sambungan permanen apabila proses dilakukan sesuai prosedur.

Cocok untuk area kerja terbatas
Metode electrofusion dapat menjadi solusi ketika ruang kerja tidak cukup luas untuk menggunakan peralatan butt fusion.

Presisi dalam proses penyambungan
Mesin membantu mengontrol parameter proses sehingga pekerjaan dapat dilakukan secara lebih terkontrol.

Cocok untuk pekerjaan repair dan modifikasi
Penggunaan fitting electrofusion memberikan fleksibilitas untuk memperbaiki atau menambahkan jalur pada jaringan perpipaan.

Minim risiko kebocoran pada sambungan
Sambungan fusion yang dilakukan dengan persiapan permukaan, parameter, dan waktu pendinginan yang benar dapat menghasilkan sambungan yang rapat.

Electrofusion Machine vs Butt Fusion Machine

Keduanya sama-sama digunakan untuk penyambungan pipa HDPE, tetapi memiliki metode kerja yang berbeda.

Electrofusion Machine menggunakan fitting khusus yang memiliki elemen pemanas. Metode ini fleksibel dan cocok untuk area terbatas, pekerjaan repair, serta sambungan menggunakan berbagai jenis fitting electrofusion.

Sementara itu, Butt Fusion Machine menyambungkan dua ujung pipa secara langsung menggunakan heating plate sebelum kedua ujung pipa ditekan dan disatukan. Metode butt fusion banyak digunakan untuk penyambungan pipa lurus dengan diameter tertentu.

Pemilihan metode sebaiknya mempertimbangkan diameter pipa, jenis sambungan, kondisi lapangan, ruang kerja, spesifikasi fitting, tekanan kerja, dan standar proyek.

Hal yang Perlu Diperhatikan Saat Menggunakan Electrofusion Machine

Hasil sambungan tidak hanya bergantung pada kualitas mesin. Kondisi pipa, fitting, alat bantu, operator, dan prosedur kerja juga sangat berpengaruh.

Pastikan permukaan pipa telah dibersihkan dan discraping dengan benar. Pipa juga harus berada pada posisi yang stabil selama proses fusion. Parameter seperti tegangan, waktu pemanasan, dan waktu pendinginan harus mengikuti spesifikasi fitting atau prosedur yang digunakan.

Hindari menggerakkan sambungan selama proses pendinginan. Selain itu, mesin, kabel, konektor, dan alat pendukung harus diperiksa sebelum digunakan untuk memastikan pekerjaan berjalan aman dan sesuai kebutuhan.

Peralatan Pendukung Electrofusion

Untuk mendapatkan hasil penyambungan yang optimal, Electrofusion Machine biasanya digunakan bersama beberapa peralatan pendukung, seperti:

Pipe Cutter untuk menghasilkan potongan pipa yang rapi dan tegak lurus.

Pipe Scraper untuk menghilangkan lapisan permukaan pipa sebelum proses fusion.

Pipe Clamp atau Alignment Tool untuk menjaga posisi pipa tetap stabil selama proses penyambungan.

Generator dapat digunakan sebagai sumber listrik ketika pekerjaan dilakukan di lokasi yang tidak memiliki sumber listrik yang memadai.

Kombinasi mesin dan peralatan pendukung yang tepat membantu meningkatkan kualitas, konsistensi, dan efisiensi pekerjaan penyambungan pipa HDPE.

Cara Memilih Electrofusion Machine

Sebelum membeli atau menggunakan Electrofusion Machine, beberapa spesifikasi perlu diperhatikan. Sesuaikan kapasitas mesin dengan diameter pipa dan fitting yang akan digunakan. Perhatikan juga rentang tegangan, kapasitas daya, kemampuan membaca atau mengatur parameter fusion, sistem proteksi, serta kemudahan pengoperasian.

Untuk kebutuhan proyek, penting memastikan mesin kompatibel dengan fitting yang digunakan dan mampu memenuhi prosedur penyambungan yang ditetapkan dalam spesifikasi pekerjaan.

Jika mesin akan digunakan untuk pekerjaan lapangan secara rutin, pertimbangkan pula faktor portabilitas, ketahanan, kemudahan perawatan, ketersediaan sparepart, dan dukungan teknis.

Jual Electrofusion Machine untuk Kebutuhan Proyek

Membutuhkan Electrofusion Machine untuk penyambungan pipa HDPE? Pilih mesin yang sesuai dengan diameter pipa, jenis fitting, kebutuhan proyek, serta spesifikasi pekerjaan Anda.

Selain Electrofusion Machine, tersedia juga berbagai kebutuhan pendukung pekerjaan perpipaan seperti Butt Fusion Machine, Socket Fusion Machine, Pipe Cutter, Pipe Scraper, Pipe Peeler, Pipe Roller, Generator, dan Hydraulic Unit.

Untuk mendapatkan rekomendasi mesin yang sesuai, spesifikasi produk dan kebutuhan proyek dapat dikonsultasikan terlebih dahulu. Hubungi PIPA.ID untuk informasi produk, spesifikasi, ketersediaan, dan penawaran harga Electrofusion Machine.
